Гибкие нагревательные элементы

Что такое гибкие нагревательные элементы?

Гибкие нагревательные элементы — это электронагреватели, способные повторять контуры криволинейных и сложных поверхностей без потери тепловой эффективности и механической целостности. В отличие от жёстких ТЭНов, они состоят из тонкой нагревательной жилы (нихром, фехраль или специальные сплавы), электрически изолированной от защитной оболочки слюдой, керамикой, силиконом или полимерной плёнкой. Конструкция позволяет изгибать элемент по заданному радиусу, монтировать его на трубы, барабаны, пресс-формы, резервуары и даже внутрь компактных узлов.

Ключевые особенности:

• Плотный контакт с поверхностью — минимизация воздушных зазоров и снижение тепловых потерь на 20–30%.
• Равномерное распределение тепловой мощности по всей площади — исключение локальных перегревов.
• Компактность и малый вес — интеграция в ограниченное пространство без изменения габаритов оборудования.
• Возможность работы в системах автоматического регулирования температуры (ПИД-контроллеры, SSR-реле, датчики PT100/термопары).

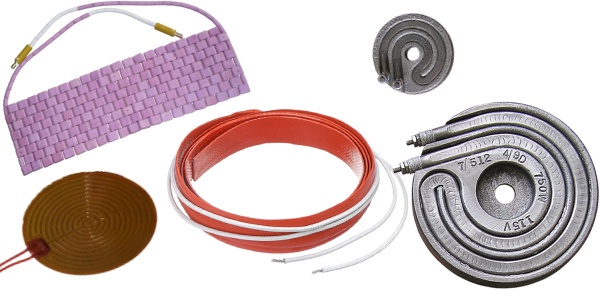

Гибкие нагревающиеся элементы

В промышленности и быту гибкие нагреватели соответствуют международным стандартам безопасности (IEC 60335, UL 499, CE, ГОСТ Р МЭК 60335) и классифицируются по материалу изоляции, рабочей температуре, удельной мощности и степени защиты (IP).

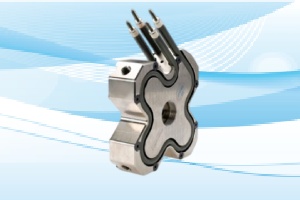

Гибкие ТЭНы для пресс-форм

Гибкие ТЭНы для пресс-форм (часто называемые гибкими трубчатыми нагревателями) изготавливаются из нержавеющей стали (AISI 304/316) с внутренним наполнением из спрессованного периклаза (MgO), обладающего высокой теплопроводностью и диэлектрическими свойствами. Элементы допускают изгиб по заданному радиусу (обычно от 10–15 мм в зависимости от диаметра трубки) и монтируются в технологические каналы литьевых, экструзионных и выдувных форм.

Технические характеристики:

• Рабочая температура: до 400–450 °C.
• Удельная мощность: 5–15 Вт/см² (подбирается в зависимости от материала формы и требуемой скорости нагрева).
• Преимущества: высокая термостойкость, устойчивость к вибрациям и ударным нагрузкам, возможность поочерёдной замены секций без остановки линии, совместимость с системами локального и зонального нагрева.
• Особенности монтажа: фиксация в пазах формы с помощью прижимных планок или термоклея, обязательное заземление корпуса, контроль сопротивления изоляции (>10 МОм при 500 В постоянного тока).

Керамические нагревательные ленты

Керамические нагревательные ленты представляют собой модульную конструкцию из термостойких керамических сегментов, внутри которых уложена нагревательная спираль из нихрома или фехраля. Сегменты соединяются в гибкую ленту с помощью нержавеющей стали или жаропрочных связующих, что позволяет охватывать цилиндрические и сложнoпрофильные поверхности.

Технические характеристики:

• Максимальная температура: до 750–850 °C (кратковременно до 900 °C).
• Удельная мощность: до 10–15 Вт/см².
• Преимущества: инертность к агрессивным газам и расплавам, низкий коэффициент теплового расширения, сохранение геометрии при длительных термических циклах, высокая устойчивость к окислению.
• Области применения: экструдеры полимеров и композитов, печи обжига и сушки, химические реакторы, оборудование для производства стекла и керамики, высокотемпературные трубопроводы.
• Важное ограничение: керамические элементы не рекомендуется изгибать под острым углом в нагретом состоянии — монтаж и фиксация осуществляются в холодном виде с использованием термостойких хомутов или опорных каркасов.

Полиамидные и силиконовые нагреватели

В промышленности под данным наименованием чаще всего подразумеваются силиконовые и полиимидные (на основе плёнки Kapton^®) гибкие нагреватели. Полиамид (нейлон) обладает ограниченной термостойкостью (~220 °C) и редко используется как основа для тонких нагревательных элементов, тогда как полиимид выдерживает до 300 °C и сочетает гибкость с высокой диэлектрической прочностью.

Силиконовые нагреватели:

• Температура: от —60 °C до +250 °C.
• Особенности: эластичность, влагостойкость, устойчивость к маслам, УФ-излучению и многим кислотам/щелочам. Часто оснащаются самоклеящимся слоем, термодатчиками и встроенными термореле.
• Применение: медицинское оборудование, пищевые линии, климатические камеры, антиобледенительные системы, лабораторные термостаты.

Полиимидные нагреватели:

• Температура: от —260 °C до +300 °C.
• Особенности: минимальная толщина (0.1–0.5 мм), высокая точность распределения тепла, возможность нанесения фотолитографических нагревательных дорожек с погрешностью ±0.1 мм, стабильность параметров при многократных циклах нагрева/охлаждения.
• Применение: электроника, аэрокосмическая отрасль, 3D-принтеры, оптические приборы, точное термостатирование печатных плат и сенсоров.

Преимущества гибких нагревательных элементов

Адаптивность к геометрии поверхности — главное преимущество. Гибкие нагреватели плотно прилегают к объекту, что исключает воздушные прослойки и повышает КПД теплопередачи. В результате снижается потребляемая мощность и ускоряется выход на рабочую температуру.

Равномерный нагрев без «холодных зон». За счёт распределённой структуры нагревательной жилы и конформного монтажа погрешность температуры по поверхности обычно не превышает ±1–3 °C. Это критично для процессов, где от температурного профиля зависят механические свойства, вязкость или качество покрытия.

Устойчивость к вибрациям и механическим нагрузкам. Эластичная конструкция и отсутствие жёстких спаев позволяют использовать элементы в насосах, компрессорах, транспортных системах и мобильных установках без риска разрушения нагревательной спирали.

Энергоэффективность и быстрый отклик. Тонкая изоляция и малая тепловая инерция обеспечивают нагрев до заданной температуры за минуты. При интеграции с ПИД-регуляторами потребление энергии оптимизируется автоматически, что снижает эксплуатационные расходы на 15–25%.

Безопасность и долговечность. Современные гибкие нагреватели оснащаются двойной изоляцией, экранами заземления и встроенными термозащитами. Средний ресурс при штатной эксплуатации составляет 10 000–30 000 часов в зависимости от температурного режима и условий окружающей среды.

Области применения гибких нагревательных элементов разных видов

Гибкие ТЭНы для пресс-форм широко применяются в литье пластмасс, резины и термоэластопластов. Они обеспечивают стабильный температурный профиль в каналах форм, что предотвращает внутренние напряжения в изделиях, усадку и брак поверхности. В экструзионных линиях их используют для зонального нагрева головок и адаптеров.

Керамические нагревательные ленты незаменимы в высокотемпературных процессах: разогрев вязких полимеров, сушка композитов, поддержание температуры в реакторах и печах. Благодаря устойчивости к агрессивным средам они часто применяются в химической и нефтеперерабатывающей промышленности для обогрева арматуры, клапанов и технологических трубопроводов.

Силиконовые нагреватели доминируют в пищевой и медицинской отраслях благодаря сертификатам соответствия (FDA, USP Class VI, ГОСТ Р). Их используют в стерилизаторах, инкубаторах, подогревателях инфузионных растворов, а также в системах антиобледенения датчиков и наружных блоков оборудования при температурах до —40 °C.

Полиимидные нагреватели интегрируют в электронику и точное приборостроение. Они защищают оптические линзы от запотевания, поддерживают температурный режим литий-ионных аккумуляторов, обеспечивают прогрев печатных плат перед пайкой и используются в космических аппаратах, где важен минимальный вес и высокая надёжность.

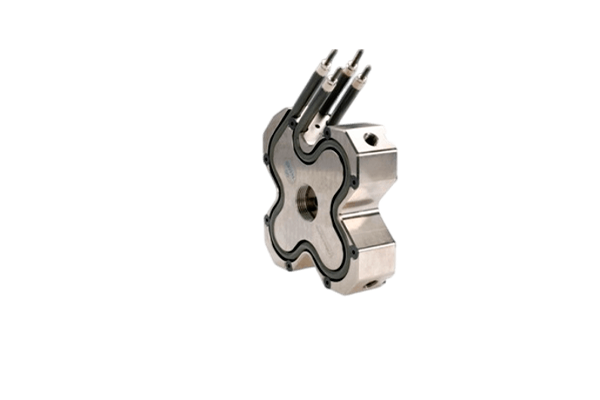

Гибкий ТЭН в пресс-форме

Как выбрать гибкий нагревательный элемент?

Выбор основывается на трёх ключевых параметрах: требуемой мощности, материале оболочки/изоляции и условиях эксплуатации.

Расчёт мощности (упрощённый метод для стационарного режима):

P=S×ΔT×k

где:

• P — необходимая мощность (кВт);
• S — площадь нагреваемой поверхности (м²);
• ΔT — разница между целевой температурой и температурой окружающей среды (°C);
• k — коэффициент теплопотерь (1.2–1.5 для изолированных систем, 1.8–2.5 для открытых или обдуваемых поверхностей).

Для динамического нагрева (разогрев за заданное время) учитывают массу объекта и удельную теплоёмкость материала. В критичных проектах рекомендуется инженерный расчёт с учётом конвекции, излучения и теплоизоляции.

Подбор материала оболочки:

• Силикон — влажная среда, химическая агрессия, низкие/средние температуры, требование гибкости и герметичности.
• Полиимид — точное термостатирование, электроника, ограниченное пространство, требования к минимальной толщине и стабильности параметров.
• Нержавеющая сталь (гибкие ТЭНы) — средние температуры, высокие механические нагрузки, контакт с абразивными или высоковязкими средами.
• Керамика — температуры выше 500 °C, агрессивные газы, длительные термические циклы, отсутствие прямого контакта с нагреваемым продуктом.

Дополнительные критерии выбора:

• Напряжение питания (12/24/220/380 В) и допустимая мощность на единицу площади.
• Минимальный радиус изгиба (указывается производителем; превышение ведёт к разрушению жилы).
• Класс защиты (IP54—IP68 для пыле/влагозащиты).
• Наличие встроенных датчиков температуры, термодатчиков отсечки или экранирующей оплётки.

Монтаж и подключение

Гибкие нагреватели фиксируют двумя основными способами: адгезивным (на клеевую основу) и механическим.

Адгезивный монтаж применяется на плоских и слабоконтурных поверхностях. Используются термостойкие акриловые или силиконовые клеи, выдерживающие до +200–250 °C. Поверхность обязательно обезжиривается, высушивается и прогревается до комнатной температуры перед наклейкой. Давление прижима сохраняется не менее 24 часов для полной полимеризации.

Механическая фиксация требуется на трубах, барабанах и цилиндрических узлах. Применяются нержавеющие хомуты, стяжные ленты, прижимные планки или каркасные скобы. Важно избегать локального пережима, который может повредить изоляцию или нарушить равномерность теплопередачи. Зазор между нагревателем и поверхностью должен быть минимальным.

Электрическое подключение осуществляется через термостойкие провода (силиконовая или стекловолоконная изоляция, класс H/F). Нагреватели подключаются к ПИД-регуляторам, твердотельным реле (SSR) или магнитным пускателям с обязательным заземлением корпуса.

Рекомендуется установка:

• Автоматического выключателя с характеристикой C или D.
• Термопредохранителя или термореле отсечки.
• Датчика температуры, контактирующего с нагреваемой поверхностью, а не с самим нагревателем.

Перед вводом в эксплуатацию проверяют сопротивление изоляции мегомметром, целостность заземления и отсутствие коротких замыканий. Запрещается включать нагреватель без теплоотводящей поверхности («сухой ход»), перекрывать вентиляцию и превышать указанную удельную мощность.

Часто задаваемые вопросы:

Итог

Гибкие нагревательные элементы — это универсальный инструмент для задач, где требуется точный и равномерный нагрев. Они экономят энергию, снижают риск брака и работают в экстремальных условиях. Чтобы выбрать подходящий вариант, оцените мощность, материалы и условия эксплуатации — и ваше оборудование прослужит десятилетия.
