Воздушный Оребренный ТЭН (ТЭНР)

Оребренные воздушные ТЭНы

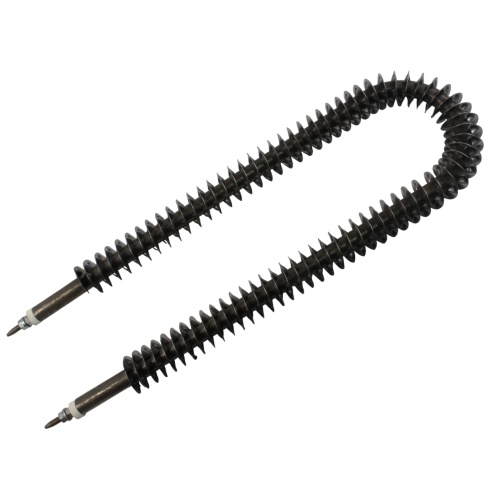

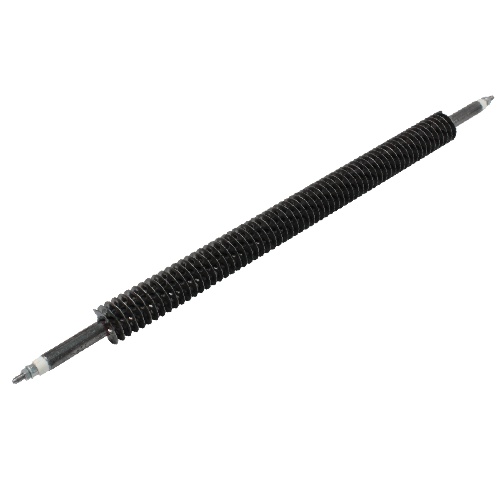

Оребренные воздушные ТЭНы (ТЭНР) — это трубчатые электронагреватели со специальными рёбрами (металлическими лентами или пластинами), надетыми или навитыми на трубку, — данное исполнение в 4–6 раз увеличивает площадь теплоотдачи по сравнению с обычным ТЭНом. Они предназначены для эффективного нагрева воздушных потоков (в сушильных камерах, тепловых завесах, пушках, вентиляционных системах и т. д.). Обеспечивают равномерное распределение тепла, снижают удельную поверхностную нагрузку и предотвращают перегрев элемента — особенно при относительно низкой теплоотдаче воздуха как среды.

Расчетная мощность оребренного ТЭНа для воздуха напрямую зависит от длины и диаметра трубки, материала нагревательной спирали, материала оболочки и площади активной поверхности. Эффективность теплообмена кратно увеличивается за счёт тонких металлических пластин — оребрения — которые располагаются по всей длине греющей поверхности. Изготавливаются с оребрением из углеродистой (до 450∘ C) или нержавеющей стали (до 650∘ C) и рассчитаны на работу как в спокойном, так и в принудительно движущемся воздухе (со скоростью ≥ 6 м/с).

Основные параметры ТЭНР:

Конструктивные особенности

Основными составляющими воздушного оребренного нагревательного элемента являются металлическая трубка и спираль из проволоки высокого электрического сопротивления. Спираль — ключевой элемент нагревателя — надёжно изолируется от внешних стенок специализированным периклазом (электроизоляционным наполнителем). Чтобы обеспечить защиту нагревательного элемента от влаги и воздействия окружающей среды, выводы ТЭНа покрываются герметиком и опрессовываются.

Особенность ТЭНР заключается в том, что передача тепла в воздушную среду происходит не только через поверхность нагревателя, но и по всей площади оребрения, что способствует лучшей теплоотдаче за счёт увеличения рабочей поверхности, не увеличивая его габариты.

Преимущества воздушных ТЭНР

Выбор трубчатых оребренных нагревателей обусловлен их высокой эффективностью. По сравнению с гладкими трубчатыми нагревателями ТЭНР обладают рядом преимуществ:

• Повышенная энергоэффективность за счёт увеличенной рабочей поверхности.
• Усиленная естественная конвекция: изгиб рёбер ускоряет движение воздушных потоков.
• Сокращённое время нагрева заданного объёма воздуха.
• Естественная защита от перегрева в подвижных воздушных и газовых средах.

Монтаж чаще всего производится с использованием механических фиксаторов: скоб, зажимов, втулок, хомутов. Широкое распространение имеет метод пайки, однако при создании такого соединения требуется соблюдать осторожность: точки фиксации ТЭНа должны располагаться минимум в 40–50 мм от торцов.

Материалы и условия эксплуатации:

У нас вы можете купить ребристые воздушные ТЭНы, которые изготавливаются из углеродистой или нержавеющей стали. Выбирать материал необходимо в зависимости от условий эксплуатации: оба варианта характеризуются устойчивостью к коррозионным процессам и перепадам температур.

Частые вопросы о ТЭНах для воздуха

Чтобы купить трубчатый электронагреватель с оребрением в ПК «Марион», достаточно отправить заявку или сделать звонок. Во время разговора с менеджером вы узнаете о характеристиках и особенностях нужного вам товара, а также сможете уточнить цену на оребренные ТЭНы, поставляемые под заказ.

При необходимости менеджеры могут проконсультировать вас и помочь подобрать оптимально подходящий для ваших задач нагреватель воздушный с ребрами. Все изделия производятся в соответствии с требованиями ГОСТ 13268-88, что гарантирует стабильное качество и долговечность.

Не нашли подходящий ТЭН?

Если в каталоге нет готового решения для вашего оборудования, мы разработаем и изготовим оребренный нагреватель индивидуально под ваши требования. Отправьте нам технические параметры, чертежи или фото вышедшего из строя ТЭНа. Специалисты ПК «Марион» подберут оптимальную конфигурацию оребрения, рассчитают мощность и подготовят коммерческое предложение в кратчайшие сроки. Свяжитесь с нами удобным способом — консультация бесплатна!
